Thông tin chi tiết sản phẩm:
|
| Tiêu chuẩn:: | ANSI, DIN, JIS, ASME | Số mô hình: | Mặt bích ren, DN15-2500 |
|---|---|---|---|
| Mặt bích loại tấm: | Mặt bích trượt trên tấm | Vật chất: | ASTM A105 ASTM A216 |
| Vật mẫu: | miễn phí | Tiến trình: | Rèn + Gia công CNC |
| Điểm nổi bật: | Mặt bích thép tấm 1.4404,Mặt bích thép tấm 304,Mặt bích thép không gỉ 304L |
||

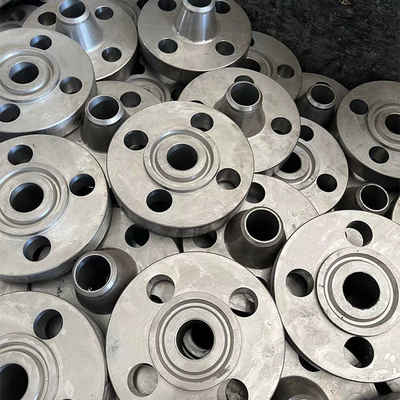

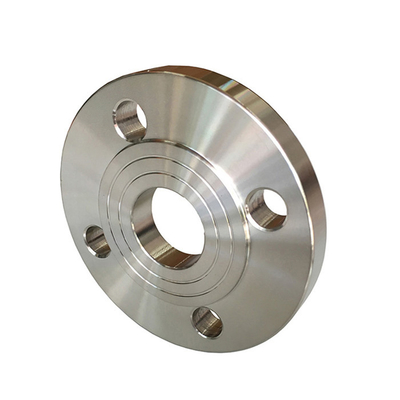

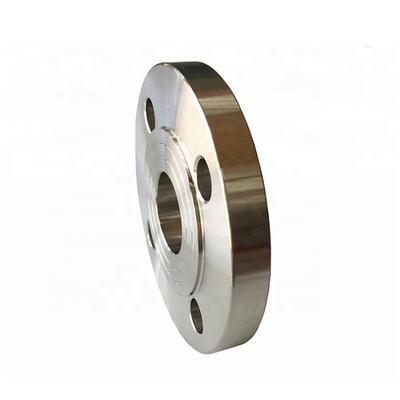

1.4307 1.4404 304 316l Ổ cắm mặt bích bằng thép không gỉ Mặt bích hàn Trượt trên mặt bích bịt cổ hàn
| Bảng ANSI, ASME, ASA, B16.5 600lb / sq.in.Tấm mặt bích RF | |||||||||
| ø | D | b | g | m | J | k | Hố | l | Kilôgam. |
| 1/2 " | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1.400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1.600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2.100 |
| 1 1/2 " | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3.100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | số 8 | 19,0 | 3.700 |
| 2 1/2 " | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | số 8 | 22,2 | 5.400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | số 8 | 22,2 | 7.300 |
| 3 1/2 " | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | số 8 | 25,4 | 8.900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | số 8 | 25,4 | 11.800 |
| 5 " | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | số 8 | 28,6 | 24.500 |
| 6 " | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29.500 |
| số 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43.000 |
| 10 " | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70.000 |
| 12 " | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86.000 |
| 14 " | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100.000 |
| 16 " | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142.000 |
| 18 " | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175.000 |
| 20 " | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232.000 |
| 22 " | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292.000 |
| 24 " | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330.000 |
|
GHI CHÚ:
1. Mặt bích loại 600 ngoại trừ Khớp nối sẽ được trang bị mặt nâng 0,25 (6,35mm), không được bao gồm trong `Độ dày` (C) và` Chiều dài qua Trung tâm` (Y1), (Y3). 2. Đối với Mặt bích khớp trượt, ren, hàn ổ cắm và khớp nối, các trục có thể được định hình thẳng đứng từ chân đế lên trên hoặc thuôn nhọn trong giới hạn 7 độ. 3. Mặt bích mù có thể được chế tạo với cùng một trục như được sử dụng cho Mặt bích trượt hoặc không có trục. 4. Bề mặt gioăng và mặt sau (bề mặt chịu lực để bắt vít) được làm song song trong phạm vi 1 độ.Để thực hiện chế độ song song, bề mặt điểm được thực hiện theo MSS SP-9, mà không làm giảm độ dày (C). 5. Kích thước của các cỡ 1/2 đến 3 1/2 giống như đối với Mặt bích Class 400. 6. Độ sâu của ổ cắm (D) được bao phủ bởi ANSI B 16,5 chỉ với kích thước từ 3 inch, trên 3 inch là tùy chọn của nhà sản xuất. |
Thông tin nhà máy:
Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. được thành lập vào năm 1982, Haihao Group sở hữu một công ty con thuộc sở hữu hoàn toàn có tên Hebei Haihao Group Premium Pipeline Equipment Co., Ltd. Hebei Haihao High-pressure Flange & Pipe Fittings Group Công ty TNHH có diện tích 580.000 mét vuông, có 660 nhân viên, tổng tài sản 250 triệu NDT, và sản lượng hàng năm gần 100.000 tấn.Hiện tại, Haihao Group có 22 dây chuyền sản xuất mặt bích và ống nối tiên tiến;Haihao Group sản xuất mặt bích và phụ kiện đường ống, bao gồm các thông số kỹ thuật khác nhau của thép không gỉ áp suất cao, áp suất trung bình và áp suất thấp, thép hợp kim và mặt bích thép cacbon, cút, ống khuỷu, tees, bộ giảm tốc, thành phần ổ cắm và các thành phần đường ống khác trong dòng với các tiêu chuẩn quốc tế và Trung Quốc.
Câu hỏi thường gặp:
Q1.Nhà máy của bạn ở đâu?
A1: Trung tâm xử lý của công ty chúng tôi được đặt tại Cangzhou, HeBei, Trung Quốc.
Quý 2.Sản phẩm chính của công ty bạn là gì?
A2: Sản phẩm chính của chúng tôi là mặt bích, ống khuỷu, ống khuỷu, tees, bộ giảm tốc, thành phần ổ cắm và các thành phần đường ống khác trong dòng.
Q3.Làm thế nào để bạn kiểm soát chất lượng?
A3: Chứng nhận kiểm tra nhà máy được cung cấp cùng với lô hàng, có sẵn Kiểm tra của bên thứ ba.
